TDD Двунаправленный усилитель мощности передачи данных 840 МГц с интерфейсом SMA напряжением 12 В

HN-TDDPA20W_840двунаправленная передача данных

Пмодуль усилителя

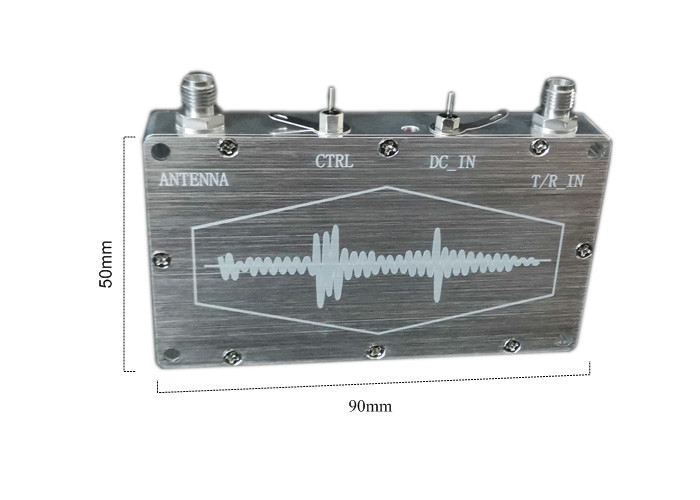

TDD одночастотный двунаправленный модуль усилителя мощности передачи данных,DУмение50×90×14мм

• Выходная мощность:≥ 20 Вт
• Диапазон частот:835～855МГц

☆Передача GАин:≥15dB±1dB

☆Максимальная входная мощность:25dBm

☆Плоскость в полосе:≤ ±0,50 дБ

☆RУбыток:≤12dB±2dB

☆Вводный выходинтерфейс:SMA

☆Соотношение стоячей волны при входе:≤2 ((Лоааа50Ω)

☆Выходи.Положите соотношение стоячей волны:≤1,5Лоааа50Ω)

☆Относительная групповая задержка: ≤ 20 нс

☆Время переключения радиочастотного коммутатора:SВремя выпечки≤ 5us /bВремя реакции≤1с

☆Усилители мощности передают и принимают изоляцию:≥50ДБ

☆Уровень управления: автоматический, то есть автоматически обнаруживает входную мощность, чтобы реализовать автоматическую передачу и прием, когда входная мощностьдо10ДБМ, передача запущена.когда входная мощность ниже0dBm преобразуется в прием(или внешний "ВTRL" терминал используется для достижения высокоуровневой передачи TTL и низкоуровневого приема)

ВTRL1:Усилитель передает статус, принимает

ВTRL0Принимаю статус, передаю.

• Описание порта:

1."T/R_IN" порт подключен к радиочастотному порту цифровой радиостанции, а "ANTENNA" порт подключен к антенне;

2."ВTRL" - это возможность передачи цифровой радиостанции, подключенной в режиме неавто (автомодный режим и режим включения, необходимо установить на заводе,3.3V уровень TTL);

3."DC-IN" это + 12 питания,the сварочная подставка, нажатая этим проходным конденсатором, представляет собой отрицательный электрод;

4“Красный индикаторный свет”, красный индикаторсвечениевключен для обозначения состояния передачи, а красный индикатор выключен для обозначения состояния приема

• Рабочая температура:-20°C+75°C
• VОльга:12 В
• Рабочий ток:12В/5,5А@20 Вт;
